Manguera hidráulica de trenzas de alambre de acero

Casa - Productos - Manguera Hidráulica - Manguera hidráulica de trenzas de alambre de acero

Trenza de alambre de acero Manguera de caucho hidráulico es una manguera hidráulica reforzada diseñada para sistemas hidráulicos de presión media a alta. Se utiliza ampliamente en maquinaria de construcción, equipos industriales, maquinaria agrícola y sistemas generales de transmisión hidráulica.

Esta serie se fabrica cumpliendo con múltiples normas internacionales de mangueras hidráulicas, incluyendo:

ISO 18752-AC / BC (Excede el nivel de rendimiento ISO 18752-BC)
SAE 100R16 / 100R17 / 100R19
EN 853 SN / ST
EN 857 SC
MT/T 98

Estas normas garantizan un rendimiento constante en estabilidad de presión, flexibilidad y durabilidad para aplicaciones hidráulicas industriales.

¿Qué es una manguera hidráulica de trenzas de alambre de acero?

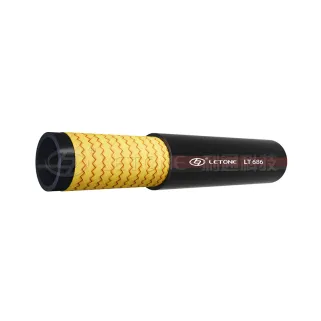

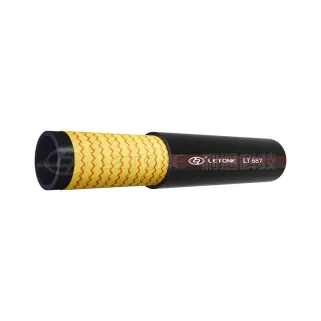

La manguera hidráulica de trenzado de alambre de acero está construida con una o dos capas de refuerzo trenzado de acero de alta resistencia enrolladas alrededor de una cámara interior resistente al aceite.

En comparación con las mangueras hidráulicas en espiral, las mangueras trenzadas ofrecen:

Mayor flexibilidad.
Radio de curvatura menor.
Instalación más sencilla en sistemas compactos.
Rendimiento superior en aplicaciones de presión media a alta.

Se utiliza ampliamente en maquinaria móvil y sistemas hidráulicos industriales que requieren movimiento dinámico.

Visión general de normas internacionales

ISO 18752-AC / BC Norma

Define clasificaciones de mangueras hidráulicas basadas en el rendimiento para la clasificación de presión, la vida útil del impulso y la resistencia a la temperatura. La clasificación AC/BC garantiza un rendimiento equilibrado entre flexibilidad y resistencia a la presión para aplicaciones industriales de alto ciclo.

Normas SAE (100R16 / R17 / R19)

SAE 100R16: Manguera trenzada compacta de alta presión con diámetro exterior pequeño y alta resistencia al impulso.
SAE 100R17: Manguera hidráulica de presión media con mayor flexibilidad para maquinaria móvil.
SAE 100R19: Diseño compacto avanzado que ofrece alta resistencia a la fatiga para sistemas dinámicos.

Normas EN (853 SN / ST, 857 SC)

EN 853 SN / ST: Estructura estándar de manguera hidráulica para sistemas hidráulicos industriales generales.
EN 857 SC: Manguera trenzada compacta diseñada específicamente para espacios de instalación reducidos.

MT/T 98 Standard

Estándar relacionado con la minería industrial, que garantiza la idoneidad para maquinaria minera y sistemas hidráulicos de alta resistencia.

Características principales

Excelente flexibilidad: Rendimiento de flexión superior para configuraciones hidráulicas complejas.
Rendimiento estable a presión media-alta: Funcionamiento fiable en circuitos hidráulicos exigentes.
Diseño compacto: Un diámetro exterior más pequeño lo hace ideal para entornos de instalación reducidos.
Fuerte resistencia al impulso: Resistencia a la fatiga mejorada para aplicaciones hidráulicas dinámicas.
Compatibilidad Industrial Amplia: Compatible con aceite hidráulico, fluidos a base de agua y medios industriales.

Estructura de la construcción

Cámara de aire: Goma sintética resistente al aceite (NBR / CSM / equivalente).
Refuerzo: Una o dos capas de trenzado de alambre de acero de alta tensión.
Cubierta exterior: Capa de caucho resistente a la abrasión y al aceite.

Aplicaciones

Maquinaria de construcción: Excavadoras, cargadoras, equipos de hormigón y carretillas elevadoras.
Maquinaria agrícola: Tractores, cosechadoras y sistemas de riego.
Equipamiento industrial: Unidades de potencia hidráulica, máquinas-herramienta y sistemas de prensa.
Sistemas hidráulicos móviles: Camiones, equipos de elevación y sistemas de manipulación de materiales.
