ElManguera de control BOP LT303es una alta presiónManguera de barro de perforaciónDiseñado para operación remotaPreventores de reventones (BOP)en sistemas de perforación de petróleo y gas.
Fabricado segúnAPI Spec. 16DyRequisitos de Lloyd's, esta manguera de control de campos petrolíferos proporciona una transmisión hidráulica fiable para operaciones de perforación donde la resistencia a la presión, la protección contra incendios y la seguridad operativa son críticas.

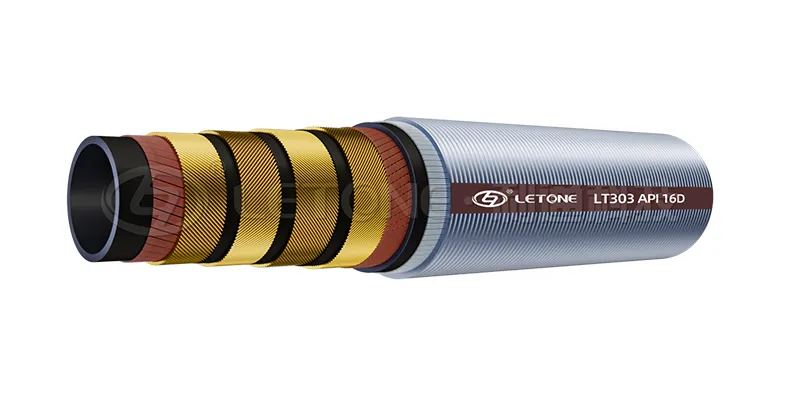

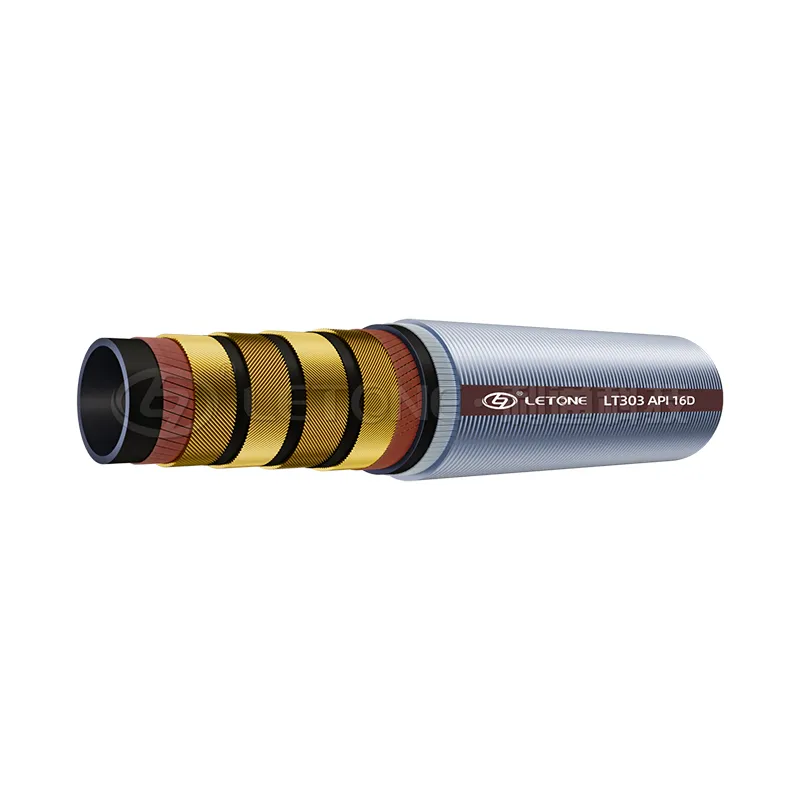

El LT303 cuenta con un tubo interior NBR, diseño de calibre completo, refuerzo de alambre de acero espiralado de alta resistencia de cuatro capas, cubierta de caucho sintético resistente al fuego a altas temperaturas y protección blindada de acero inoxidable.
Con una presión de trabajo de hasta5.000 psiy reunión de rendimiento en resistencia al fuegoAPI Spec.16D (704°C × 5 minutos), está diseñado para entornos exigentes de perforación tanto en tierra como en alta mar.
Construcción de mangueras
Cámara interior: NBR
Tipo de diámetro: de diámetro completo
Refuerzo: 4 capas de alambre de acero superflexible de alta resistencia en espiral
Capa exterior: caucho sintético de alta temperatura y resistente al fuego
Capa protectora: armadura de acero inoxidable
Rango de temperatura: -40°C~+100°C(-40°F~+212°F)
La resistencia al fuego cumple con la especificación API 16D, 704°CX5min
Aplicación: Línea de control hidráulico para controlar remotamente el preventor de reventallamiento (BoP) a alta presión.
Especificación de la manguera de control BOP
| Identificación (pulgada) |
W.P. (Psi) |
T.P. (Psi) |
Mínimo de P.B. (Psi) |
Min.B.R. (mm) |
Peso (kg/m) |
| 1/2 |
5000 |
7500 |
15000 |
300 |
1.9 |
| 3/4 |
5000 |
7500 |
15000 |
400 |
2.7 |
| 1 |
5000 |
7500 |
15000 |
500 |
3.6 |
| 1 1/2 |
5000 |
7500 |
15000 |
700 |
5.3 |
| 2 |
5000 |
7500 |
15000 |
800 |
7.2 |
Manguera de control API 16D BOP para sistemas preventores de reventones
Los preventores de reventallamiento son equipos de seguridad críticos utilizados en operaciones de perforación para controlar eventos de presión inesperados.
La línea de control hidráulica que conecta el sistema de control con el equipo BOP requiere una manguera con:
- Capacidad de alta presión
- Transmisión hidráulica fiable
- Resistencia al fuego
- Protección mecánica
- Estabilidad operativa a largo plazo
La manguera de control LT303 BOP está diseñada para:
- Sistemas hidráulicos de control de prevención de reventallones
- Equipo de control de pozos en plataforma de perforación
- Plataformas de perforación offshore
- Equipos de servicio en campos petrolíferos
- Sistemas operativos BOP hidráulicos
Ofrece una alternativa flexible a las tuberías hidráulicas rígidas donde se requiere flexibilidad en el movimiento del equipo y la instalación.
Construcción de mangueras
Cámara interior NBR con diseño de diámetro completo
El tubo interior utiliza material NBR con estructura de diámetro completo.
Este diseño proporciona:
- Flujo estable de fluidos hidráulicos
- Reducción de la pérdida de presión
- Compatibilidad con aplicaciones de control hidráulico
- Transmisión de fluidos fiable
El tubo interior debe seleccionarse según el medio hidráulico y las condiciones de funcionamiento.
Refuerzo de alambre de acero en espiral de cuatro capas
El refuerzo consiste en:
4 capas de alambre de acero superflexible de alta tensión en espiral
Esta estructura proporciona:
- Resistencia a presión extremadamente alta
- Mejora del rendimiento del impulso
- Estabilidad estructural
- Resistencia a la deformación bajo carga
El diseño de refuerzo soporta aplicaciones de control hidráulico que requieren cambios frecuentes de presión.
Cobertura exterior resistente al fuego y a altas temperaturas
La capa exterior utiliza caucho sintético de alta temperatura y resistente al fuego.
El diseño protector ayuda a que la manguera resista:
- Exposición a altas temperaturas
- Entornos de perforación hostiles
- Desgaste mecánico
- Riesgos de impacto externo
Cumplimiento del rendimiento en resistencia al fuego a:
API Spec.16D: 704°C × 5 minutos
Protección de blindaje de acero inoxidable
Una capa de blindaje de acero inoxidable proporciona protección externa adicional.
Los beneficios incluyen:
- Mejora en la resistencia a la abrasión
- Protección mecánica
- Mayor fiabilidad del servicio
- Mejor idoneidad para entornos de campo exigentes
La estructura blindada es especialmente valiosa en aplicaciones offshore y de plataformas de perforación.
Características principales de la manguera de control LT303 BOP
Cumplimiento API Spec.16D
El LT303 se fabrica según los requisitos API Spec.16D para aplicaciones de mangueras de control BOP.
Esto lo hace adecuado para clientes que requieren soluciones estandarizadas de equipos de control de pozos.
Control hidráulico a alta presión
La manguera sostiene:
- Presión de trabajo: 5.000 psi
- Presión de prueba: 7.500 psi
- Presión mínima de ruptura: 15.000 psi
Está diseñado para sistemas de control hidráulico de alta presión utilizados en operaciones de perforación.
Rendimiento resistente al fuego
Los sistemas de control BOP requieren un funcionamiento fiable incluso en condiciones de emergencia.
El LT303 ofrece una construcción resistente al fuego diseñada para entornos exigentes de perforación.
Instalación flexible
En comparación con los tubos hidráulicos rígidos, la manguera de control flexible BOP permite:
- Enrutamiento más sencillo
- Reducción de la complejidad de instalación
- Mejor acomodación del movimiento del equipo
- Mantenimiento simplificado
Especificaciones técnicas
| Especificaciones |
Detalles |
|---|
| Nombre del producto |
Manguera de control BOP LT303 |
| Estándar |
API Spec.16D / Lloyd's |
| Aplicación |
Línea de control hidráulico para sistemas preventores de reventones |
| Cámara interior |
NBR |
| Tipo de diámetro |
A tope |
| Refuerzo |
Alambre de acero espiralado de alta resistencia de 4 capas |
| Capa exterior |
Goma sintética resistente al fuego |
| Capa protectora |
Blindaje de acero inoxidable |
| Rango de temperatura |
-40°C a +100°C (-40°F a +212°F) |
| Resistencia al fuego |
API Spec.16D, 704°C × 5 min |
| Presión de trabajo |
5.000 psi |
Aplicaciones de mangueras de control BOP
Plataformas de perforación de petróleo y gas
La aplicación principal de la manguera de control BOP es conectar sistemas hidráulicos de control con preventores de reventallamiento en plataformas de perforación.
Las aplicaciones incluyen:
- Plataformas de perforación terrestre
- Plataformas de perforación offshore
- Sistemas de control de pozos
- Paquetes de equipos de perforación
Sistemas de perforación offshore
Los entornos offshore requieren mangueras que puedan resistir:
- Espacio limitado de instalación
- Condiciones marinas
- Altos requisitos operativos
- Funcionamiento continuo de equipos
La construcción blindada de acero inoxidable proporciona protección adicional en aplicaciones offshore.
Fabricación de equipos para campos petrolíferos
El LT303 puede suministrarse para:
- Fabricantes de BOP
- Proveedores de equipos de perforación
- Integradores de sistemas hidráulicos
- Empresas de servicios petrolíferos
Las especificaciones OEM y los requisitos de montaje pueden personalizarse.
Cómo seleccionar una manguera de control BOP
Confirmar los requisitos del sistema BOP
Proporcionar:
- Modelo BOP
- Especificaciones del sistema de control
- Presión requerida
- Longitud de la manguera
- Tipo de conexión
Comprobar los requisitos de presión
Confirmar:
- Presión de trabajo
- Presión de prueba
- Ciclos de presión
- Condiciones operativas de emergencia
Verificar las normas aplicables
Para aplicaciones de seguridad en la perforación, confirma:
- Requisitos API Spec.16D
- Requisitos de Lloyd's
- Especificaciones del proyecto
- Normas de inspección de clientes
Seleccionar el tamaño correcto
Las tallas disponibles incluyen:
- 1/2 pulgada
- 3/4 de pulgada
- 1 pulgada
- 1-1/2 pulgada
- 2 pulgadas
La selección depende de:
- Requisito de flujo hidráulico
- Diseño del sistema de control
- Conexión de equipos
Fabricación de mangueras personalizadas de BOP
Ofrecemos soluciones personalizadas de mangueras de control BOP para:
- Fabricantes de equipos para campos petrolíferos
- Contratistas de perforación
- Empresas de servicios offshore
- Proveedores de sistemas hidráulicos
Las opciones de personalización incluyen:
- Longitud de la manguera
- Conexiones de conexión
- Configuración de ensamblaje
- Marcas
- Embalaje
- Requisitos OEM
La producción puede basarse en dibujos, muestras o especificaciones del sistema de perforación.
Suministro a granel para compradores de campos petrolíferos
Apoyamos el suministro en volumen para:
- Fabricantes de equipos BOP
- Empresas de servicios petrolíferos
- Contratistas de perforación
- Empresas de ingeniería energética
- Distribuidores de equipos petrolíferos
El apoyo de suministro incluye:
- Producción OEM
- Consistencia en lotes
- Especificaciones personalizadas
- Embalaje de exportación
- Gestión de pedidos repetidos
Control de calidad
La inspección de calidad puede incluir:
- Inspección dimensional
- Pruebas de presión
- Pruebas de ráfaga
- Verificación de materiales
- Verificación de resistencia al fuego
- Inspección de blindaje
- Inspección de montaje
- Inspección de marcado
Los requisitos de inspección pueden confirmarse según las especificaciones del proyecto.
Preguntas frecuentes
¿Qué estándar sigue LT303?
El LT303 se fabrica según la especificación API 16D y los requisitos de Lloyd's.
¿Qué presión puede soportar esta manguera BOP?
La presión de trabajo es de 5.000 psi, con una presión de prueba de 7.500 psi y una presión mínima de estallido de 15.000 psi.
¿Esta manguera es resistente al fuego?
Sí. La manguera cumple con los requisitos de resistencia al fuego API Spec.16D de 704°C durante 5 minutos.
¿Dónde se utilizan las mangueras de control BOP?
Se utilizan en plataformas de perforación, plataformas offshore, equipos de campos petrolíferos y sistemas de control de pozos.
¿Se pueden personalizar la longitud y los accesorios de la manguera?
Sí. La longitud, los accesorios, las marcas y las especificaciones de montaje pueden personalizarse.
¿Suministráis mangueras BOP OEM?
Sí. El suministro OEM y a granel está disponible para fabricantes de equipos de perforación y empresas de servicios petrolíferos.
Solicitar presupuesto de manguera de control BOP
Proporciona la información de tu sistema BOP, requisitos de presión, tamaño de la manguera, longitud, tipo de conexión y cantidad de compra.
LetoneSuministrosSoluciones API 16D BOP de mangueras de controlpara contratistas de perforación, fabricantes de equipos para campos petrolíferos y empresas energéticas que requieren fiabilidad en el control hidráulico de alta presión.
