Manguera Frac súper resistente a la abrasión LT301F

Línea flexible que se utiliza para el suministro de fluidos de fracturación a base de agua, aceite, ácido y espuma a alta presión en obras de fracturación ácida, de arena e hidráulica.

Preguntar

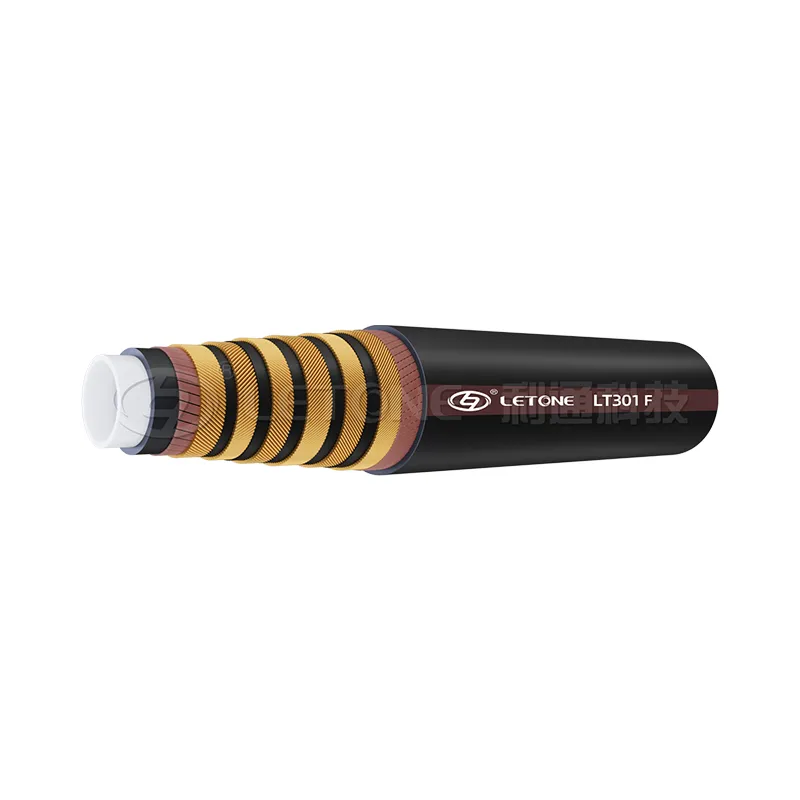

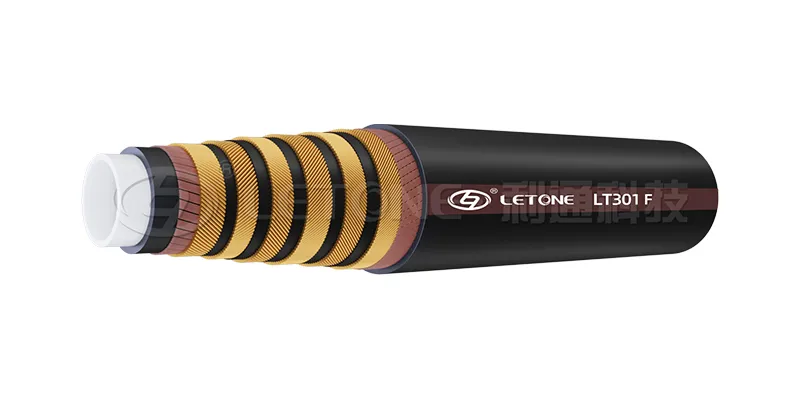

Construcción de manguera

Tubo interior: UPE y caucho sintético.

Refuerzo: alambre de acero súper flexible de alta resistencia y múltiples espirales

Capa exterior: caucho sintético resistente a la abrasión y a la intemperie.

Rango de temperatura: -29°C~+100°C(-20°F~+212°F)

Conector: unión integral, brida integral u otros tipos de conectores

Aplicación: Línea flexible que se utiliza para el suministro de fluidos de fracturación a base de agua, aceite, ácido y espuma a alta presión en trabajos de fracturamiento hidráulico, de arena y de ácido.

Tamaño (pulgadas)	identificación (mm)	D.O. (mm)	W.P. (Psi)	TP (Psi)	Min.B.R. (m)	Min.B.R. (pies)	Peso (kg/m)	Peso (libras/pies)	Volumen (barriles/min)	Volumen (m³/min)	Peso del conector (kg)	Peso del conector (lb/juego)	Tipo de conexión
2"	32	81	15000	22500	1.2	3.94	11.5	7.7	4.5	0.72	25	55	Unión de martillo FIG 1502 de 2" o brida API 15K de 2 1/16"
	44	95	15000	22500	1.4	4.59	18	12	9	1.46	45	99	-
	51	107	15000	22500	1.4	4.59	20	13	12	1.91	59	130	-
2,5"	58	122	15000	22500	1.5	4.92	24	16	15	2.39	61	134	Unión de martillo FIG 1502 de 3" o brida API 15K de 3 1/16"
	64	126	15000	22500	1.5	4.92	27	18	18.5	2.90	75	165	-
3"	69	135	15000	22500	1.6	5.25	30	20	21.5	3.42	91	201	-
	76	145	15000	22500	1.6	5.25	35	24	26	4.13	102	225	-
4"	89	164	15000	22500	2.0	6.56	52	35	36	5.72	132	291	Unión de martillo FIG 1502 de 4" o brida API 15K de 4 1/16"
	102	179	15000	22500	2.0	6.56	60	40	47	7.47	154	340	-
5"	120	208	15000	22500	2.1	6.89	80	54	103.4	10.02	402	886	-
	127	216	15000	22500	2.1	6.89	86	58	73	11.61	407	897	Brida API 5 1/8"15K
5,5"	140	243	15000	22500	2.2	7.22	110	74	88.5	14.07	653	1440	-
6"	152	255	15000	22500	2.3	7.54	125	84	104.5	16.62	703	1550	Brida API 7 1/16"15K
2"	51	112	20000	30000	1.5	4.92	26	17	12	1.91	78	172	Unión de martillo FIG 2002 de 2" o brida API de 3 1/16"20K
2,5"	64	133	20000	30000	1.6	5.25	36	24	18.5	2.90	103	227	Unión de martillo FIG 2002 de 3" o brida API de 3 1/16"20K
3"	76	159	20000	30000	1.9	6.23	57	38	26	4.13	135	298	Unión de martillo FIG 2002 de 3" o brida API de 3 1/16"20K
4"	102	202	20000	30000	2.1	6.89	94	63	47	7.47	400	882	Brida API 4 1/16"20K

Observación: De acuerdo con los requisitos del cliente, el diámetro interior de todos los tamaños anteriores de conjuntos de mangueras se puede convertir en diámetro interior total o diámetro interior no total. (El diámetro interior efectivo de un conjunto de manguera de paso total es al menos el 95 % de su diámetro interior nominal). El caudal se calcula a una velocidad de flujo de 50 pies/s; LETONE recomienda que la velocidad del flujo de trabajo no exceda los 4 pies/s.
