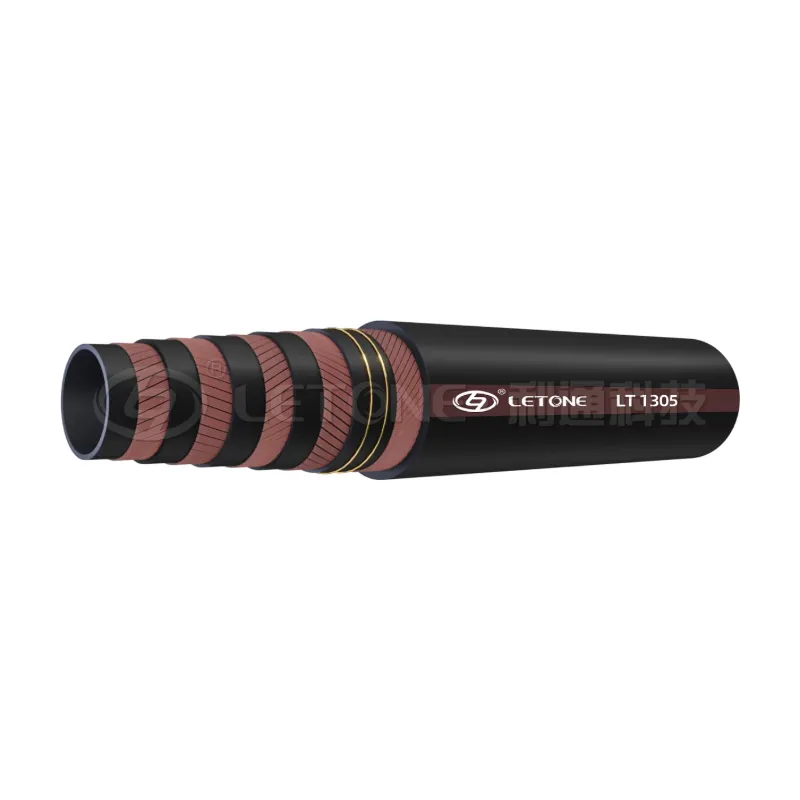

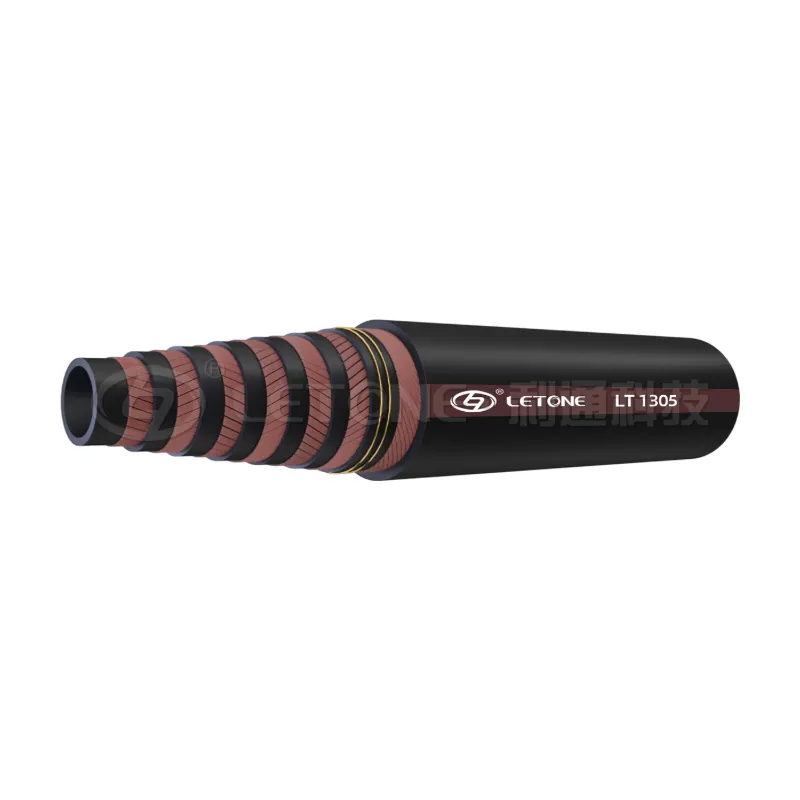

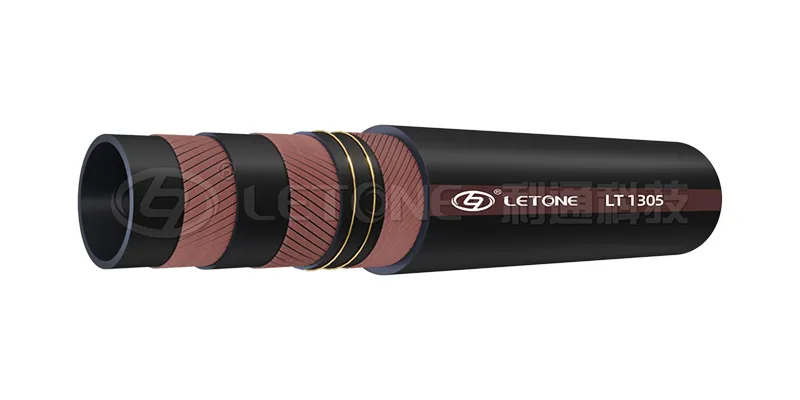

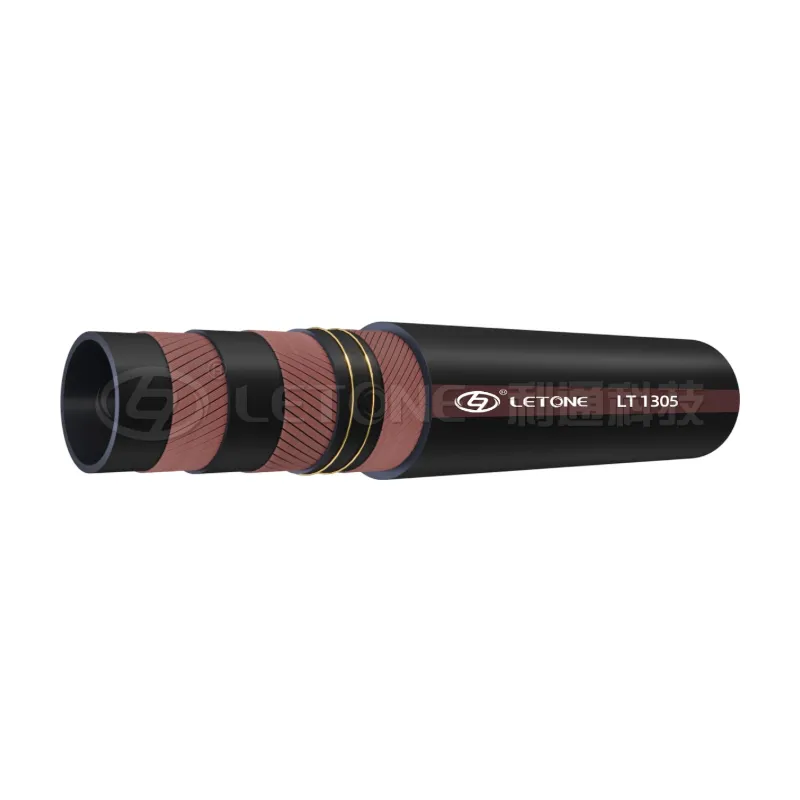

Nuestra manguera de succión y descarga de materiales a granel está diseñada para aplicaciones de transferencia de materiales en minería, excavación, construcción pesada y proyectos de infraestructuras a gran escala. El Manguera de caucho industrial proporciona una conexión flexible para equipos que requieren tanto capacidad de succión como de descarga por presión. Es adecuado para máquinas de escudo, máquinas ranuradoras, equipos de zanjas y otras máquinas de construcción que operan en entornos de proyectos exigentes. Los diámetros interiores estándar varían desde 2 pulgadas hasta 6 pulgadas. Todos los tamaños listados están clasificados para una presión de trabajo de 300 psi y una presión mínima de explosión de 750 psi. Las dimensiones de las mangueras, longitudes de producción, conexiones finales, marcas y empaquetados pueden personalizarse para contratistas mineros, empresas de túneles, fabricantes de maquinaria de construcción, distribuidores industriales de mangueras y compradores que compran en grandes cantidades.

Especificaciones técnicas de la manguera de succión y descarga de materiales a granel

Cámara interior: negra, resistente a la abrasión, antiestática NR y SBR
Caucho sintético o UPE

Refuerzo: fibras sintéticas de alta resistencia multiespiral
y hilo espiral de hélice

Capa exterior: caucho sintético NR&SBR o EPDM

Rango de temperatura: -30°C~+82°C(-22°F~+180°F)

La dimensión, presión y color de la manguera pueden personalizarse según los requisitos.

Aplicación: se aplica ampliamente a proyectos a gran escala como minería y construcción, proyectos de túneles y maquinaria de construcción como máquina de escudo y ranuradora, etc.

Dependiendo de sus características de superabrasión y resistencia a la corrosión, este producto también es adecuado para transferir carbón pulverizado, cemento y diversos productos químicos corrosivos.

Tabla de tamaños de mangueras de material a granel

Si desea más información sobre este producto, no dude en ponerse en contacto con nosotros. Recomiendo otros productos populares para ti.:

Manguera de alta resistencia para transferencia de materiales a granel

Los sistemas de transferencia de materiales a granel suelen operar en condiciones difíciles que implican movimiento continuo del equipo, espacio de instalación restringido, entorno abrasivo y ciclos repetidos de succión o descarga.

Las tuberías rígidas pueden no ser adecuadas para todas las partes del sistema, especialmente cuando la maquinaria se mueve, vibra o requiere mantenimiento frecuente. Se puede utilizar una manguera flexible de succión y descarga de materiales a granel para conectar tuberías fijas con equipos móviles o puntos de transferencia.

Los entornos operativos típicos incluyen:

• Emplazamientos mineros

• Proyectos de excavación de túneles

• Construcción subterránea

• Sistemas de máquinas de escudo

• Operaciones de zanjas y ranurado

• Ingeniería de cimentación

• Proyectos de infraestructuras civiles

• Maquinaria de construcción

• Sistemas de manipulación de materiales

• Terrapléns a gran escala

La idoneidad final de la manguera debe confirmarse según el material transportado, el tamaño de la partícula, la concentración, la temperatura, los requisitos de succión y la presión de operación.

Características principales del producto

Capacidad combinada de succión y descarga

La manguera está diseñada para sistemas que requieren la entrada de material bajo succión y transferencia bajo presión positiva.

Esto lo hace adecuado para equipos donde la manguera puede operar tanto en el lado de entrada como en el de descarga de un sistema de manipulación de materiales.

Antes de hacer el pedido, los compradores deben confirmar:

• Vacío de succión requerido

• Presión de descarga normal

• Fluctuación máxima de presión

• Posición de instalación de la manguera

• Factor de seguridad requerido

La clasificación de vacío permitida debe confirmarse en la hoja técnica final.

Diámetros grandes de 2 a 6 pulgadas

Los diámetros interiores disponibles incluyen:

• Manguera de material a granel de 2 pulgadas

• Manguera de material a granel de 3 pulgadas

• Manguera de material a granel de 4 pulgadas

• Manguera de material a granel de 5 pulgadas

• Manguera de material a granel de 6 pulgadas

Múltiples diámetros permiten a los compradores seleccionar una manguera según el caudal del material, el tamaño de la conexión del equipo y la capacidad de la tubería.

También se pueden combinar diferentes tamaños en un solo programa de compras para el montaje de equipos, el inventario de reemplazo o el suministro de proyectos.

Presión de trabajo de 300 PSI

Todos los tamaños de manguera listados tienen una presión de trabajo de 300 psi y una presión mínima de explosión de 750 psi.

La presión de la manguera seleccionada debería ser adecuada para:

• Presión normal del equipo

• Presión inicial

• Picos de presión

• Condiciones de obstrucción en la tubería

• Capacidad de bombeo

• Concentración de materiales

• Altura de elevación vertical

• Requisitos de seguridad del proyecto

Conexión flexible para maquinaria de construcción

La manguera flexible ayuda a adaptarse a las diferencias de vibración, movimiento y alineación de la tubería del equipo.

Puede utilizarse donde la instalación de tuberías rígidas es difícil debido a:

• Espacio limitado de instalación

• Articulación de la máquina

• Vibración del equipo

• Disposiciones temporales de pipelines

• Mantenimiento frecuente

• Puntos de transferencia móviles

• Terreno de construcción irregular

Adecuado para grandes proyectos de ingeniería

La manguera está destinada a aplicaciones industriales pesadas y de construcción, más que a la transferencia ordinaria de materiales a baja presión.

Se puede suministrar para:

• Máquinas de construcción individuales

• Líneas completas de producción de equipos

• Proyectos de minería y túneles

• Programas de sustitución de contratistas

• Inventario de almacén distribuidor

• Acuerdos anuales de compra

Aplicaciones de mangueras de succión y descarga de materiales a granel

Proyectos mineros

Las operaciones mineras requieren mangueras flexibles para transferir materiales entre equipos de procesamiento, bombas, tuberías y maquinaria móvil.

Dependiendo de la construcción final de la manguera y la compatibilidad del material, se puede considerar la manguera para el manejo de sistemas:

• Lodos de extracción

• Mezclas de lodo y sedimentos

• Agua de proceso que contiene sólidos

• Mezclas de materiales excavados

• Residuos de perforación

• Partículas minerales finas

• Residuos de construcción

Los compradores deben proporcionar información sobre el tamaño de las partículas, la concentración de sólidos, la densidad del material y la composición química antes de confirmar la especificación de la manguera.

Construcción del túnel

Los proyectos de túneles suelen implicar áreas de trabajo estrechas, maquinaria en movimiento y sistemas temporales de tuberías.

Una manguera flexible de succión y descarga de material a granel puede utilizarse en sistemas de transferencia conectados con:

• Equipos de perforación de túneles

• Máquinas de escudo

• Equipos de circulación de lodos

• Equipos de desagüe

• Sistemas de manipulación de barro

• Sistemas de rejuntamiento

• Maquinaria de soporte para la excavación

• Tuberías temporales de materiales

El diámetro de la manguera debe seleccionarse según los requisitos de flujo del equipo y el tamaño del material que se transporta.

Aplicaciones de máquinas de escudo

Las máquinas de escudo utilizan múltiples sistemas de circulación de fluidos y materiales durante la excavación de túneles.

Puede ser necesario usar mangueras flexibles donde las tuberías rígidas no pueden acomodar el movimiento de la máquina ni la geometría de instalación.

Al seleccionar una manguera para una máquina de protección, los compradores deben confirmar:

• Modelo de máquina de escudo

• Posición de instalación

• Medio transportado

• Tamaño máximo de partícula

• Vacío de succión

• Presión de trabajo

• Longitud requerida de la manguera

• Dimensiones de la conexión

• Radio mínimo de flexión

• Rango de movimiento

Se recomienda un dibujo técnico para conjuntos de mangueras de máquina de escudo personalizados.

Equipos de ranura y zanjas

Las ranuras y las máquinas de excavar zanjas pueden requerir mangueras para retirar o transferir barro, residuos, suspensión u otros materiales de construcción.

La manguera proporciona flexibilidad donde el movimiento del equipo, la vibración o el cambio de posiciones de la tubería hacen que las conexiones rígidas sean poco prácticas.

Los entornos típicos de proyectos incluyen:

• Construcción de muros de diafragma

• Obras de cimentación subterránea

• Construcción de zanjas de servicios públicos

• Proyectos de infraestructura viaria

• Excavación profunda

• Estabilización del suelo

• Proyectos de ingeniería civil

Ingeniería de cimientos

Los proyectos de cimentación suelen implicar perforación, excavación, circulación de lodos y eliminación de residuos.

La manguera puede considerarse para secciones flexibles de sistemas utilizadas con:

• Máquinas de pilotes

• Equipamiento de pared de diafragma

• Plataformas de perforación de cimentación

• Sistemas de tratamiento por suspensión

• Bombas de barro

• Maquinaria de excavación

• Equipamiento de ingeniería terrestre

Maquinaria pesada de construcción

Los fabricantes de maquinaria de construcción pueden utilizar mangueras personalizadas dentro de sistemas de equipos que requieren transferencia flexible de materiales.

La producción personalizada puede basarse en:

• Planos de equipamiento

• Normas de conexión

• Dimensiones de instalación

• Requisitos de presión

• Requisitos de vacío

• Movimiento de la máquina

• Demanda anual de producción

Materiales potenciales transportados

La manguera puede usarse para diferentes materiales a granel dependiendo de su construcción interna confirmada.

Los medios potenciales pueden incluir:

• Mezclas de arena y agua

• Barro

• Suspensión

• Partículas minerales finas

• Mezclas de residuos de construcción

• Sedimentos

• Agua de proceso que contiene sólidos

• Mezclas de materiales excavados

• Materiales seleccionados en polvo o granular

• Lodos de construcción a base de bentonita

No todas las construcciones de mangueras son adecuadas para todos los medios.

Antes de realizar un pedido, los compradores deben proporcionar:

• Nombre del material

• Condición húmeda o seca

• Concentración de sólidos

• Tamaño máximo de partícula

• Forma de partícula

• Temperatura del material

• Composición química

• Caudal requerido

Esta información es necesaria para evaluar la resistencia a la abrasión, la compatibilidad química y la construcción requerida de las mangueras.

Cómo seleccionar la manguera correcta para material a granel

Confirma el material que se está transportando

La manguera debe seleccionarse según las características físicas y químicas del material.

Los factores importantes incluyen:

• Abrasividad

• Tamaño de partícula

• Dureza de partículas

• Densidad de materiales

• Porcentaje de sólidos

• Contenido de humedad

• Composición química

• Temperatura de funcionamiento

Las partículas afiladas o gruesas generalmente generan más desgaste que las partículas finas y redondeadas.

Determina si es necesario aspirar

Una manguera utilizada en el lado de succión debe resistir el colapso bajo presión negativa.

La clasificación de vacío requerida depende de:

• Tipo de bomba

• Altura de succión

• Longitud de la manguera

• Densidad de materiales

• Restricción del oleoducto

• Condiciones operativas

El vacío de succión requerido debe incluirse en la especificación de compra. La presión de trabajo y la presión de rotura por sí solas no indican el vacío máximo permitido en la manguera.

Confirma el diámetro interior requerido

El diámetro interior de la manguera afecta la capacidad de flujo del material y el riesgo de obstrucción.

Las tallas disponibles incluyen 2, 3, 4, 5 y 6 pulgadas.

Una manguera demasiado pequeña puede causar:

• Pérdida excesiva de presión

• Flujo restringido

• Acumulación de materiales

• Mayor riesgo de obstrucción

• Desgaste interno acelerado

Una manguera innecesariamente grande puede aumentar el peso, la dificultad de manejo y el coste del sistema.

Comprobar la presión de trabajo y de sobretensión

La presión de trabajo indicada es de 300 psi.

Los compradores también deben evaluar posibles picos de presión causados por:

• Arranque de la bomba

• Bloqueo de material

• Funcionamiento de la válvula

• Cambios bruscos de flujo

• Elevación vertical

• Apagado del equipo

Revisa el radio mínimo de curvatura

Cada tamaño de manguera tiene un radio de curvatura mínimo especificado.

La manguera no debe doblarse más fuerte que el valor indicado. Una flexión excesiva puede:

• Restringir el flujo de materiales

• Causa que la manguera se aplana

• Aumentar la pérdida de presión

• Refuerzo de daño

• Aceleración del desgaste del forro

• Reducción de la vida útil

El plano de instalación debe permitir suficiente espacio para el radio de curvatura requerido.

Determinar la longitud correcta

La longitud de la manguera debe permitir el movimiento de la máquina y el enrutamiento de la tubería sin holgura o tensión innecesarias.

Una manguera excesivamente larga puede aumentar:

• Pérdida de presión

• Peso de la manguera

• Fricción interna

• Acumulación de materiales

• Dificultad de limpieza

Una manguera demasiado corta puede sufrir fuerza de tracción y tensión de ajuste.

Confirmar tipo de conexión

Los conjuntos de mangueras de material a granel pueden requerir diferentes sistemas de conexión industrial.

Los compradores deben proporcionar:

• Tipo de brida

• Tipo de acoplamiento

• Estándar de rosca

• Material de ajuste

• Dimensiones del agujero del cerrojo

• Método de sellado

• Presión de conexión

• Orientación de ajuste

• Longitud de ensamblaje

Un dibujo o una muestra de manguera existente puede ayudar a evitar errores de conexión.

Guía de selección de tallas

Manguera de material a granel de 2 pulgadas

La manguera de 2 pulgadas es adecuada para sistemas de transferencia más pequeños y equipos con menores requerimientos de caudal.

Puede seleccionarse para:

• Maquinaria de construcción compacta

• Sistemas piloto

• Tuberías de materiales auxiliares

• Pequeñas bombas

• Espacios de instalación restringidos

Manguera de material a granel de 3 pulgadas

La manguera de 3 pulgadas proporciona mayor capacidad de transferencia y se mantiene relativamente manejable durante la instalación.

Puede utilizarse con bombas de tamaño medio y maquinaria de construcción que requieran conexiones flexibles para manipulación de materiales.

Manguera de material a granel de 4 pulgadas

El tamaño de 4 pulgadas es comúnmente adecuado para sistemas de transferencia de volumen medio a alto.

Proporciona un equilibrio entre capacidad de flujo, flexibilidad y peso de instalación.

Manguera de material a granel de 5 pulgadas

La manguera de 5 pulgadas está destinada a equipos y proyectos de mayor tamaño que requieren mayor rendimiento de material.

El espacio de instalación y el radio mínimo de curvatura deben comprobarse antes de hacer el pedido.

Manguera de material a granel de 6 pulgadas

La manguera de 6 pulgadas proporciona la mayor capacidad de flujo dentro del rango listado.

Puede seleccionarse para grandes sistemas de minería, túneles y construcción donde se requiera transferencia de alto volumen.

Dado que la manguera de 6 pulgadas pesa aproximadamente 19,5 kg por metro, los sistemas de elevación, instalación y soporte deben evaluarse cuidadosamente.

Fabricación de mangueras personalizadas para materiales a granel

Los equipos de proyecto y los sistemas de manipulación de materiales suelen tener diferentes requisitos de conexión y dimensiones.

Las opciones de producción personalizadas pueden incluir:

• Diámetro interior

• Diámetro exterior

• Grosor de la pared de la manguera

• Presión de trabajo

• Rendimiento del vacío

• Longitud de la manguera

• Longitud de ensamblaje fija

• Accesorios de extremo

• Bridas

• Acoplamientos

• Color de portada

• Marca impresa

• Identificación del producto

• Marcaciones de lotes

• Capas externas protectoras

• Método de empaquetado

Los productos personalizados deben producirse según una hoja técnica aprobada, muestra o dibujo de ingeniería.

Conjuntos de mangueras personalizados

La manguera de succión y descarga de material a granel puede suministrarse como manguera a granel o como un conjunto de manguera completo.

Un montaje personalizado puede incluir:

• Manguera cortada a la longitud

• Acoplamientos industriales

• Extremos de brida

• Conexiones sujetas

• Conexiones crimpadas

• Fundas protectoras

• Puntos de elevación

• Etiquetas de identificación

• Marcados direccionales

Para presupuestos de montaje de mangueras, proporciona:

• Longitud total del ensamblaje

• Diámetro interior de la manguera

• Tipo de acoplamiento

• Material de ajuste

• Estándar de brida

• Orientación de la conexión

• Presión de funcionamiento

• Vacío de succión

• Material transportado

• Cantidad requerida

Suministro para fabricantes de maquinaria de construcción

Los fabricantes de maquinaria de construcción requieren especificaciones estables y conjuntos de mangueras repetibles para la producción de máquinas.

Apoyamos la producción según lo siguiente:

• Modelo de equipo

• Dibujo del conjunto de mangueras

• Lista de materiales

• Dimensiones de instalación

• Normas de conexión

• Requisitos de marcado de producto

• Instrucciones de embalaje

• Demanda mensual o anual

La producción estable por lotes puede ayudar a los fabricantes de equipos a simplificar:

• Montaje en línea de producción

• Inspección entrante

• Suministro de repuestos

• Sustitución del concesionario

• Servicio posventa

• Gestión de inventario

• Documentación de exportación

Suministro para contratistas de minería y túneles

Las empresas mineras y de construcción de túneles suelen operar equipos de forma continua y requieren mangueras de reemplazo para minimizar el tiempo de inactividad del proyecto.

Un programa de adquisiciones planificadas puede incluir:

• Mangueras para nuevos proyectos

• Inventario de reemplazo

• Mangueras de repuesto de emergencia

• De varios tamaños

• Conjuntos personalizados

• Marcados específicos de cada proyecto

• Entregas programadas

• Trazabilidad por lotes

Los compradores pueden proporcionar una lista de equipos y un consumo anual estimado para desarrollar un plan de suministro más eficiente.

Suministro mayorista para distribuidores industriales de mangueras

Los distribuidores de mangueras industriales pueden disponer de varios tamaños para atender a clientes de minería, excavación y construcción.

Los pedidos al por mayor de tamaño mixto pueden incluir:

• Manguera de 2 pulgadas

• Manguera de 3 pulgadas

• Manguera de 4 pulgadas

• Manguera de 5 pulgadas

• Manguera de 6 pulgadas

Las opciones de marca propia pueden incluir:

• Impresión de marca para clientes

• Códigos de producto personalizados

• Tamaño y marcas de presión

• Etiquetas de embalaje

• Cajas personalizadas

• Identificación de palés

• Hojas técnicas de los distribuidores

Proceso de producción por pedido al granel

Un proceso típico de orden por volumen puede incluir:

Revisión de Requisitos Técnicos

El comprador proporciona el tamaño de la manguera, el material transportado, la presión, el vacío, la longitud, la conexión y los requisitos de cantidad.

Confirmación de la especificación

Las dimensiones, tolerancias, construcción, marcas y embalaje se confirman antes de la producción.

Aprobación de muestra o dibujo

Para conjuntos de mangueras personalizados, puede aprobarse una muestra o un dibujo técnico antes de la producción en masa.

Planificación de producción

La fabricación se organiza según tamaños, cantidades y el calendario de entrega requerido.

Inspección por lotes

Se completan las comprobaciones acordadas de dimensiones, presión, apariencia y ensamblaje.

Embalaje y envío

Las mangueras se empaquetan según los requisitos del proyecto, distribuidor o exportación.

Preguntas frecuentes

¿Qué es una manguera de succión y descarga de material a granel?

Es una manguera industrial flexible diseñada para mover material a granel bajo presión de succión o descarga positiva. Se utiliza comúnmente en minería, excavación de túneles, construcción y sistemas de maquinaria pesada.

¿Qué tallas hay disponibles?

Los diámetros interiores estándar incluyen 2, 3, 4, 5 y 6 pulgadas.

¿Cuál es la presión de trabajo?

La presión de trabajo indicada es de 300 psi para todos los tamaños disponibles.

¿Cuál es la presión mínima de estallido?

La presión mínima de estallido indicada es de 750 psi.

¿Qué estándar se aplica a esta manguera?

Los datos de producto proporcionados identifican la norma HG/T 2192 como la norma aplicable.

Los elementos de prueba requeridos y la documentación de cumplimiento deben confirmarse antes de hacer el pedido.

¿La manguera es adecuada para aspiración?

El producto está destinado a aplicaciones de succión y descarga. Sin embargo, el vacío máximo permitido no se ha proporcionado en los datos actuales y debería confirmarse según la construcción final de la manguera.

¿Se puede usar con una máquina de escudo?

Sí. La manguera está destinada a maquinaria de construcción, como máquinas de escudo. Los compradores deben proporcionar el modelo del equipo, el material transportado, la presión, el vacío y las dimensiones de conexión.

¿Puede transportar lodos de minería?

Puede ser adecuado para aplicaciones seleccionadas de lodos de minería, dependiendo del tamaño de las partículas, concentración de sólidos, composición química y construcción de la manguera. Los detalles de la solicitud deben revisarse antes de hacer el pedido.

¿Se puede personalizar la longitud de la manguera?

Sí. Se pueden producir mangueras de longitud fija y conjuntos de mangueras personalizados según el equipo y los requisitos del proyecto.

¿Se pueden instalar conexiones o bridas?

Sí. Se pueden discutir conjuntos personalizados con acoplamientos o bridas especificados. Se recomiendan planos de conexión.

¿Se pueden incluir varias tallas en un solo pedido?

Sí. Se pueden organizar compras de tamaño mixto para fabricantes, contratistas y distribuidores de equipos.

¿Está disponible la producción de marca propia?

Sí. Las marcas de las mangueras, los códigos de producto, la marca del cliente y el embalaje pueden personalizarse según la cantidad de compra.

¿Qué afecta a la vida útil de las mangueras?

La vida útil se ve afectada por la abrasividad del material, el tamaño de las partículas, la concentración de sólidos, la presión, el vacío, el doblado de la manguera, los horarios de funcionamiento y las prácticas de mantenimiento.

¿Qué información se debe proporcionar antes de hacer el pedido?

Proporciona el material transportado, tamaño de partículas, diámetro de la manguera, presión, vacío, longitud, accesorios, cantidad e información sobre el equipo.

Solicita un presupuesto para mangueras de material a granel

Para adquisición de proyectos, fabricación de equipos, distribución al por mayor o inventario de reemplazo, envíanos el material transportado, diámetro de manguera requerido, presión, vacío, longitud, tipo de conexión y cantidad de compra.

Suministramos mangueras de succión y descarga de materiales a granel para empresas mineras, contratistas de túneles, fabricantes de maquinaria de construcción y distribuidores industriales que requieren especificaciones personalizadas, producción estable en lotes y suministro en volumen fiable.
