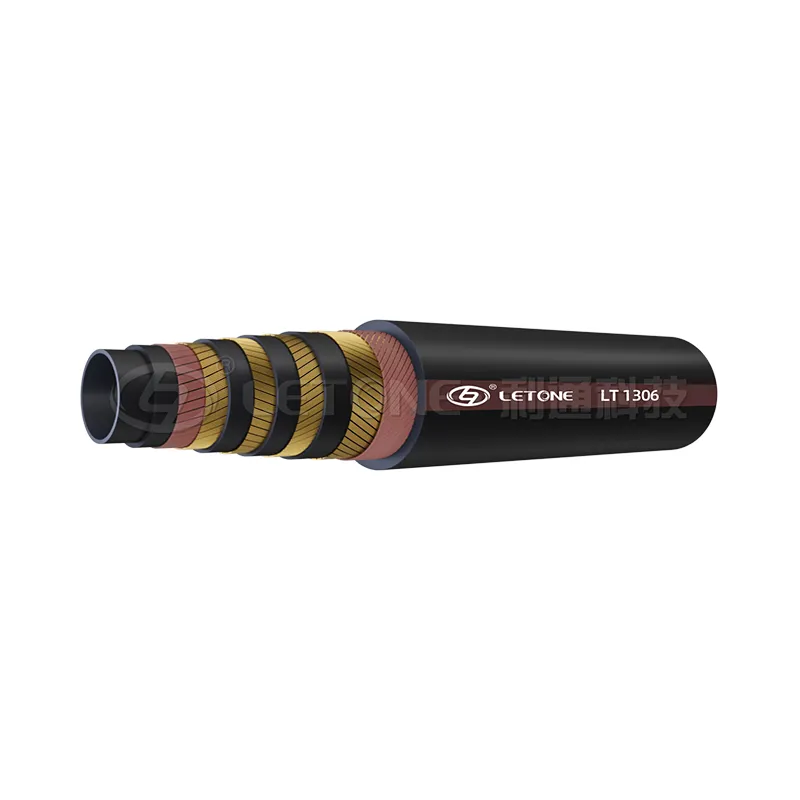

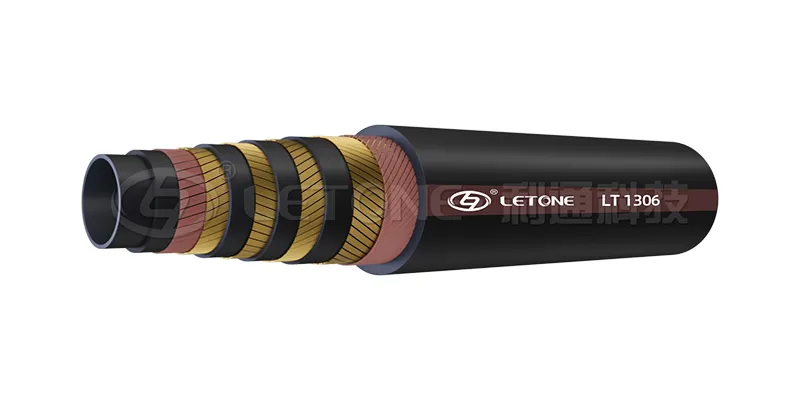

Nuestra manguera de bombeo de hormigón súper resistente a la abrasión está diseñada para transportar hormigón húmedo a través de camiones de bombeo de hormigón y otras máquinas de construcción que operan bajo condiciones exigentes de bombeo. El Manguera de caucho industrial utiliza un material UPE resistente a la abrasión en la capa de contacto con el hormigón. La estructura molecular altamente saturada del UPE proporciona una fuerte resistencia a mezclas abrasivas de hormigón y ayuda a mantener la estabilidad química cuando se expone a componentes alcalinos en el hormigón. Con una presión de trabajo de 1.250 psi y una presión mínima de estallido de 3.750 psi, esta manguera de bombeo de hormigón de alta resistencia es adecuada para fabricantes de equipos, distribuidores de piezas para bombas de hormigón, distribuidores de maquinaria de construcción, contratistas de bombeo y compradores que requieran calidad constante en pedidos grandes o repetidos. Los diámetros interiores estándar varían de 2 a 5 pulgadas. El tamaño, longitud, los terminales, las marcas, el embalaje y otras configuraciones pueden personalizarse según las especificaciones del equipo y las cantidades de compra.
Especificaciones técnicas de la manguera de bombeo de hormigón súper resistente a la abrasión
Cámara interior: caucho sintético UPE y NR & SBR
Refuerzo: 2~4 capas de cordón de acero sprial
Capa exterior: caucho sintético negro NR y SBR (hay capas UPE disponibles)
Rango de temperatura: -30°C~+82°C(-22°F~+180°F)
La dimensión, presión y color de la manguera pueden personalizarse según los requisitos.
Aplicación: Aplica a maquinaria de construcción como camión bomba o hormigón de entrega. Su vida útil es varias veces superior a la media de los productos del mercado, y la alta saturación característica del UPE hace que este producto no reaccione con la sustancia alcalina del hormigón.
Tabla de tamaños de mangueras de bombeo de hormigón
|
Identificación.
|
Sobredosis.
|
W.P.
|
Tensión arterial mínima
|
Min. B.R.
|
W.T.
|
| pulgada |
mm |
pulgada |
mm |
PSI |
PSI |
mm |
kg/m |
| 2 |
51 |
2.80 |
71 |
1250 |
3750 |
450 |
2.85 |
| 2.5 |
64 |
3.35 |
85 |
1250 |
3750 |
550 |
3.70 |
| 3 |
76 |
3.62 |
103 |
1250 |
3750 |
620 |
5.25 |
| 3.15 |
80 |
4.25 |
108 |
1250 |
3750 |
650 |
6.03 |
| 3.5 |
89 |
4.53 |
115 |
1250 |
3750 |
700 |
6.83 |
| 5 |
127 |
6.30 |
160 |
1250 |
3750 |
1050 |
11.00 |
Manguera de bomba de hormigón diseñada para aplicaciones de alta abrasión
El bombeo de hormigón ejerce una tensión mecánica continua sobre la superficie interna de una manguera de suministro.
Agregados, arena, cemento y agua se mueven a través de la manguera bajo presión. Las partículas de agregado grueso impactan y rozan repetidamente contra el revestimiento de la manguera, especialmente en curvas, acoplamientos y secciones donde el flujo de hormigón cambia de dirección.
Una manguera estándar de goma puede desgastarse rápidamente cuando se utiliza para:
-
Bombeo de hormigón de gran volumen
-
Hormigón que contiene áridos gruesos
-
Ciclos de bombeo largos
-
Operación frecuente con camiones bomba
-
Bombeo a alta presión
-
Entrega comercial de hormigón listo para mezclar
-
Construcción de infraestructuras
-
Proyectos de construcción continuos
Esta manguera de bombeo de hormigón súper resistente a la abrasión está desarrollada para aplicaciones donde es importante reducir la frecuencia de sustitución de mangueras y mantener una entrega estable de hormigón.
Revestimiento UPE para abrasión y resistencia alcalina
El UPE, o material de polietileno de ultra alto desempeño, se utiliza en la capa de contacto con el hormigón para mejorar la resistencia al desgaste abrasivo.
Su estructura material altamente saturada ayuda a reducir la interacción química con componentes alcalinos en el hormigón. Esto hace que la manguera sea apta para el contacto repetido con mezclas a base de cemento durante la entrega de hormigón.
El revestimiento UPE ofrece varias ventajas prácticas:
-
Mejora de la resistencia a la abrasion de agregados
-
Rendimiento estable cuando se expone al hormigón alcalino
-
Reducción del deterioro interno de la superficie
-
Mayor vida útil potencial de operación bajo condiciones adecuadas
-
Rendimiento de la manguera más constante durante el bombeo repetido
-
Menor frecuencia de reemplazo en comparación con mangueras de entrega de uso general
La vida útil real depende de la composición del hormigón, el tamaño del árido, la presión de bombeo, la posición de la manguera, el radio de curvatura, el horario diario de funcionamiento y las prácticas de limpieza.
Para los compradores que evalúan el coste de operación de la manguera, la vida útil debe compararse en función del volumen total de hormigón transportado y no solo del precio inicial de compra.
Características principales del producto
Capa interior súper resistente a la abrasión
La capa interior está diseñada para soportar fricciones y impactos repetidos de cemento, arena, grava y partículas de agregados.
Es adecuado para empresas de bombeo de hormigón y flotas de equipos que operan con frecuencia y requieren mangueras con mejor resistencia al desgaste interno.
Estabilidad química frente al hormigón alcalino
El hormigón es alcalino y puede afectar a materiales inadecuados para las mangueras con el tiempo.
La alta saturación característica de la UPE ayuda a mantener la estabilidad química durante el contacto con el hormigón húmedo, reduciendo el riesgo de reacción del material con sustancias alcalinas en la mezcla transportada.
Presión de trabajo de 1.250 PSI
La presión de trabajo indicada es de 1.250 psi, lo que hace que la manguera sea adecuada para aplicaciones exigentes de bombeo de hormigón.
La presión mínima de explosión es de 3.750 psi, proporcionando una relación de presión de 3:1 según los datos técnicos proporcionados.
La selección final de la manguera debe tener en cuenta:
Diámetros múltiples de 2 a 5 pulgadas
Las tallas disponibles incluyen:
-
Manguera de bombeo de hormigón de 2 pulgadas
-
Manguera de bombeo de hormigón de 2,5 pulgadas
-
Manguera de bombeo de hormigón de 3 pulgadas
-
Manguera de bombeo de hormigón de 3,15 pulgadas
-
Manguera de bombeo de hormigón de 3,5 pulgadas
-
Manguera de bombeo de hormigón de 5 pulgadas
Estos tamaños cubren diferentes aplicaciones de camiones de bombas de hormigón, bombas de remolque, bombas fijas y colocación de hormigón.
Conexión flexible para equipos de bombeo de hormigón
La manguera proporciona una conexión flexible entre tuberías de suministro de hormigón rígido, brazos de bomba, sistemas de colocación y puntos de descarga.
Puede ayudar a acomodar:
-
Movimiento de boom
-
Vibración del equipo
-
Alineación del oleoducto
-
Espacio de instalación restringido
-
Colocación final de hormigón
-
Configuraciones temporales de líneas de entrega
El radio mínimo de curvatura debe respetarse durante la instalación para evitar aplanamientos, estrés excesivo y daños prematuros en la manguera.
Aplicaciones de la manguera de bombeo de hormigón súper resistente a la abrasión
Camiones de bombeo de hormigón
La manguera puede instalarse en bombas de hormigón montadas en camiones para transferir hormigón a través de sistemas de entrega de brazos.
Los puestos típicos pueden incluir:
-
Conexiones flexibles de tubería de brazo
-
Manguera de entrega final
-
Secciones de conexión entre tuberías de acero
-
Conexiones de salida de la bomba
-
Áreas que requieren compensación por movimiento
El tamaño correcto de la manguera y la configuración de ajuste deben seleccionarse según el modelo del camión bomba y el diámetro de la tubería de entrega.
Bombas de hormigón para remolque
Las bombas de hormigón montadas en remolques se utilizan habitualmente para construcción residencial, comercial e infraestructura.
Una manguera resistente al desgaste puede ayudar a reducir la frecuencia de reemplazo en proyectos que involucren:
-
Largas distancias de entrega
-
Ciclos de bombeo frecuentes
-
Acceso difícil al sitio
-
Alta producción de hormigón
-
Movimiento repetido de mangueras
Bombas de hormigón estacionarias
Las bombas estacionarias pueden conectarse a largas tuberías de hormigón para edificios altos, túneles, puentes y grandes proyectos de infraestructura.
La manguera puede utilizarse en puntos de transición flexibles o en secciones de descarga final donde la tubería de acero rígida no puede proporcionar el movimiento requerido.
Brazos de colocación de hormigón
Las barras de colocación de hormigón requieren componentes flexibles de entrega que puedan seguir el movimiento de la barra manteniendo un flujo fiable de hormigón.
La manguera debe seleccionarse según lo siguiente:
Fabricación de maquinaria de construcción
Los fabricantes de maquinaria para hormigón pueden utilizar mangueras personalizadas como componentes originales del equipo o piezas de repuesto.
La producción puede organizarse en función de:
-
Modelo de equipo
-
Dibujo técnico
-
Longitud del ensamblaje de manguera
-
Diámetro interior y exterior
-
Dimensiones de acoplamiento
-
Requisitos de presión
-
Requisitos de marca
-
Previsión anual de la demanda
Contratistas de hormigón y bombeo de preparación lista
Los contratistas de bombeo de hormigón sustituyen frecuentemente las mangueras debido al desgaste interno, daños externos o deterioro en los acoplamientos.
La adquisición al por mayor puede ayudar a mantener la disponibilidad de mangueras de repuesto para múltiples camiones bomba y reducir el tiempo de inactividad causado por necesidades de reemplazo de emergencia.
Proyectos de construcción adecuados
La manguera de bombeo de hormigón superresistente a la abrasión puede utilizarse para la entrega de hormigón en:
-
Edificios comerciales
-
Construcción de rascacielos
-
Desarrollos residenciales
-
Construcción de puentes
-
Proyectos de túneles
-
Construcción de la carretera
-
Infraestructura ferroviaria
-
Proyectos hidroeléctricos
-
Construcción de la presa
-
Fundaciones industriales
-
Construcción portuaria y marítima
-
Producción de hormigón prefabricado
-
Ingeniería subterránea
-
Infraestructura municipal
-
Grandes proyectos de ingeniería civil
La idoneidad de cada tamaño de manguera debe confirmarse en función de la salida de hormigón, el diámetro del agregado, la distancia de bombeo y la presión del equipo.
Por qué importa la resistencia a la abrasión en el bombeo de hormigón
El desgaste de las mangueras de bombeo de hormigón suele desarrollarse desde el interior.
A medida que el hormigón se mueve por la manguera, las partículas de agregado crean fricción contra el revestimiento. El desgaste puede ser más severo cuando:
-
El hormigón contiene áridos grandes o afilados
-
El flujo de hormigón se interrumpe
-
La presión de bombeo fluctúa
-
La manguera está doblada por debajo de su radio permitido
-
El hormigón permanece dentro de la manguera tras la operación
-
La manguera se utiliza como manguera de arrastre
-
La línea de entrega está mal alineada
-
La manguera se mueve frecuentemente por terrenos accidentados
El desgaste interno puede no ser siempre visible desde fuera. Por eso, los contratistas deberían inspeccionar las mangueras en función de las horas de funcionamiento y el volumen de entrega del hormigón, en lugar de fiarse únicamente de la apariencia externa.
Utilizar una manguera de bombeo de hormigón súper resistente a la abrasión puede ayudar a alargar los intervalos de mantenimiento cuando la manguera está correctamente instalada, manejada y limpiada.
Tamaños de manguera disponibles y selección típica
Manguera de bomba de hormigón de 2 pulgadas
El tamaño de 2 pulgadas es adecuado para sistemas de entrega de hormigón más pequeños, áreas de colocación estrechas y equipos que requieren menor volumen de flujo.
Puede seleccionarse para:
-
Pequeñas bombas de hormigón
-
Aplicaciones de groteo
-
Proyectos de reparación
-
Espacios de construcción restringidos
-
Colocación especializada de hormigón
Manguera de bomba de hormigón de 2,5 pulgadas
La manguera de 2,5 pulgadas proporciona un equilibrio entre flexibilidad y capacidad de entrega de hormigón.
Puede considerarse para equipos de bombeo más pequeños y proyectos donde se requiere un manejo de mangueras más sencillo.
Manguera de bomba de hormigón de 3 y 3,15 pulgadas
Estos tamaños suelen ser adecuados para sistemas de bombeo de hormigón de capacidad media y configuraciones específicas de equipos.
La opción de 3,15 pulgadas, o 80 mm, puede ser requerida por maquinaria diseñada para dimensiones métricas de líneas de entrega.
Manguera de bomba de hormigón de 3,5 pulgadas
La manguera de 3,5 pulgadas puede soportar un mayor flujo de hormigón y mantenerse más manejable que las mangueras de entrega más grandes de 5 pulgadas.
Puede emplearse en sistemas de camiones bombeo, colocando líneas y equipos de construcción con diámetros de tubería coincidentes.
Manguera de bomba de hormigón de 5 pulgadas
La manguera de 5 pulgadas está pensada para sistemas de entrega de hormigón de alto volumen.
Es adecuado para camiones bomba de alta resistencia, bombas estacionarias grandes y proyectos de construcción que requieren mayor producción de hormigón.
Debido a su mayor diámetro y peso, los requisitos de instalación y manejo deben evaluarse cuidadosamente.
Cómo seleccionar la manguera de bombeo de hormigón correcta
Confirma el diámetro de la tubería de entrega
El diámetro interior de la manguera debe coincidir con el tubo de entrega de hormigón y el sistema de conexión.
Un diámetro incorrecto puede crear:
Comprueba la presión de trabajo de la bomba
La presión de trabajo de la manguera debe ser adecuada para la máxima presión generada por la bomba de hormigón.
No elijas una manguera solo según la presión normal. También deben considerarse picos de presión causados por obstrucciones, arranques y paradas o mezclas difíciles de hormigón.
Confirmar tamaño agregado
El tamaño del agregado debe ser compatible con el diámetro interior de la manguera.
Un árido sobredimensionado puede aumentar el riesgo de obstrucción y daños por impacto interno.
Los compradores deben proporcionar:
Revisa el radio mínimo de curvatura
Cada tamaño de manguera tiene un radio de curvatura mínimo especificado.
Instalar la manguera con una curva menor que el radio indicado puede:
-
Restringir el flujo de hormigón
-
Aumentar la presión local
-
Refuerzo de daño
-
Aceleración del desgaste del forro
-
Causa fallo prematuro de la manguera
Determinar la longitud de la manguera
La longitud requerida de la manguera depende del diseño del equipo y de los requisitos de colocación del hormigón.
La manguera no debe ser excesivamente larga, ya que la longitud adicional puede aumentar:
-
Pérdida de presión
-
Peso de la manguera
-
Dificultad de manejo
-
Desgaste interno
-
Tiempo de limpieza
Confirmar los accesorios de extremo
Las mangueras de bombeo de hormigón pueden requerir acoplamientos endurecidos, bridas u otros sistemas de conexión.
Antes de hacer un pedido, proporciona:
Evaluar la abrasión externa
Aunque la abrasion interna es una preocupación importante, la superficie exterior también puede dañarse si se arrastran las mangueras:
La construcción de la cubierta exterior requerida debe confirmarse según el entorno operativo real.
Fabricación personalizada de mangueras de bombeo de hormigón
Apoyamos la producción personalizada para fabricantes de bombas de hormigón, empresas de maquinaria de construcción, distribuidores de mangueras y grandes flotas de equipos.
Las opciones de personalización disponibles pueden incluir:
-
Diámetro interior
-
Diámetro exterior
-
Longitud fija de manguera
-
Duración de la producción en mayor cantidad
-
Presión de trabajo
-
Tipo de acoplamiento final
-
Dimensiones de la brida
-
Configuración del conjunto de mangueras
-
Color exterior de la cubierta
-
Marca impresa
-
Identificación del producto
-
Número de lote
-
Etiquetas de embalaje
-
Embalaje de marca propia
La producción personalizada debe basarse en una hoja de especificaciones aprobada, un dibujo técnico o una muestra confirmada.
Conjuntos de mangueras de bomba de hormigón
La manguera de bombeo de hormigón puede suministrarse como manguera cortada o como conjunto de manguera terminada con conexiones finales adecuadas.
Para mangueras ensambladas, los compradores deben proporcionar:
-
Longitud total del ensamblaje
-
Diámetro interior de la manguera
-
Tipo de acoplamiento de extremo
-
Orientación de ajuste
-
Dimensiones de la conexión
-
Presión de trabajo
-
Modelo de bomba
-
Posición de instalación
-
Cantidad requerida
Los accesorios deben ser adecuados para la presión de bombeo de hormigón y compatibles con la tubería de entrega existente.
Los conjuntos de mangueras personalizados pueden reducir el trabajo de preparación in situ y mejorar la eficiencia de instalación para los fabricantes de equipos y distribuidores de piezas de repuesto.
Suministro mayorista para distribuidores
Los distribuidores industriales de mangueras y los mayoristas de piezas de bombas de hormigón pueden adquirir varios tamaños para el inventario regional.
Las contrataciones de tamaño mixto pueden incluir:
Los distribuidores pueden discutir el marcado de marca propia y el embalaje personalizado para los distribuidores que desarrollan su propia gama de productos para mangueras de bomba de hormigón.
Información como tamaño, presión, número de lote y longitud de ensamblaje puede imprimirse o etiquetarse para simplificar la identificación del almacén.
Apoyo de suministro para grandes flotas de bombeo
Los contratistas que operan múltiples camiones bomba necesitan mangueras de repuesto disponibles cuando las mangueras existentes alcanzan su límite de desgaste.
Un programa planificado de suministro al por mayor puede ayudar a los compradores a:
-
Reducir las compras de emergencia
-
Mantener inventario de repuesto
-
Estandarizar las especificaciones de las mangueras
-
Reducir el tiempo de inactividad del equipo
-
Gestionar los costes anuales de mantenimiento
-
Lotes de mangueras de vía
-
Ciclos de reemplazo de horario
Los compradores pueden proporcionar su lista de modelos de flota y el consumo anual estimado para evaluar tamaños y calendarios de producción adecuados.
Inspección y sustitución de mangueras
Las mangueras de bombeo de hormigón deben inspeccionarse regularmente debido a la presión y los materiales abrasivos implicados.
La manguera debe retirarse del servicio cuando haya señales de:
-
Refuerzo expuesto
-
Cortes profundos de cubierta exterior
-
Hinchazón local
-
Grietas
-
Movimiento de acoplamiento
-
Fuga
-
Aplanamiento severo
-
Daño excesivo por flexión
-
Puntos blandos anómalos
-
Desgaste interno más allá del límite permitido
La frecuencia de inspección de mangueras debe basarse en:
-
Horas de extracción
-
Volumen de hormigón transmitido
-
Presión de funcionamiento
-
Tipo de agregado
-
Posición de la manguera
-
Método de limpieza
-
Historial de vestimenta anterior
Una manguera no debe seguir funcionando únicamente porque la superficie exterior parezca intacta.
Prácticas operativas recomendadas
Para ayudar a prolongar la vida útil de las mangueras de bombeo de hormigón:
-
Evita doblarse por debajo del radio mínimo especificado
-
Evita que la manguera roce contra los bordes afilados
-
Utiliza el diámetro correcto de manguera para el tamaño del agregado
-
Evita la presión excesiva causada por obstrucciones
-
Limpia la manguera después de las operaciones de bombeo
-
No dejes hormigón endurecido dentro de la manguera
-
Inspecciona regularmente los accesorios y acoplamientos
-
Gira las mangueras de repuesto según los planes de mantenimiento
-
Guarda las mangueras sin usar lejos de la luz solar y el calor
-
Mantén registros de inspección y reemplazo
Los procedimientos operativos reales deben seguir las instrucciones de seguridad del fabricante de la bomba de hormigón y los requisitos aplicables del lugar.
Preguntas frecuentes
¿Qué es una manguera de bombeo de hormigón súper resistente a la abrasión?
Es una manguera flexible diseñada para transportar hormigón desde camiones de bombeo, bombas estacionarias y otra maquinaria de construcción. El revestimiento UPE resistente a la abrasión ayuda a resistir el desgaste causado por cemento, arena y partículas de agregados.
¿Qué tallas hay disponibles?
Los diámetros interiores estándar incluyen 2, 2,5, 3, 3,15, 3,5 y 5 pulgadas.
¿Cuál es la presión de trabajo?
La presión de trabajo indicada es de 1.250 psi, con una presión mínima de estallido de 3.750 psi.
¿Qué estándar sigue la manguera?
La especificación suministrada identifica GB/T 27571 como la norma aplicable.
El cumplimiento final y los requisitos de prueba deben confirmarse en la especificación de compra.
¿Por qué se usa UPE en la capa interior?
El UPE proporciona una fuerte resistencia a la abrasion y tiene una estructura molecular altamente saturada. Esto ayuda a mantener la estabilidad química cuando está expuesto a componentes alcalinos en el hormigón.
¿Es esta manguera adecuada para camiones bomba de hormigón?
Sí. Está diseñado para la entrega de hormigón mediante camiones de bombeo y otra maquinaria de construcción de hormigón. El tamaño, la longitud y el acoplamiento correctos deben seleccionarse según el modelo del equipo.
¿Se puede personalizar la longitud de la manguera?
Sí. Se pueden producir mangueras de longitud fija y conjuntos personalizados según los requisitos del equipo y el pedido.
¿Se pueden instalar acoplamientos de extremo?
Se pueden discutir conjuntos de mangueras de bomba de hormigón con acoplamientos especificados. Los compradores deben proporcionar las dimensiones de la conexión, la longitud de ensamblaje y el modelo de la bomba.
¿Se pueden pedir varias tallas juntas?
Sí. Se pueden organizar pedidos de tamaño mixto para fabricantes de equipos, distribuidores y contratistas que gestionan varios tipos de maquinaria de bombeo de hormigón.
¿Está disponible la producción de marca propia?
Sí. Las marcas de las mangueras, los nombres de las marcas, las etiquetas de embalaje y otra información de identificación pueden personalizarse según la cantidad del pedido.
¿Cuánto dura la manguera?
La vida útil depende de la formulación del hormigón, el tipo de árido, la presión de bombeo, la posición de la manguera, el radio de curvatura, el horario diario de funcionamiento y las prácticas de mantenimiento.
El revestimiento UPE está diseñado para mejorar la resistencia a la abrasión, pero una cifra exacta de vida útil debe estar respaldada por datos reales de funcionamiento o pruebas.
¿Qué información se necesita antes de hacer un pedido?
Los compradores deben proporcionar el diámetro de la manguera, longitud de ensamblaje, presión de trabajo, tipo de acoplamiento, modelo de bomba, tamaño del agregado, cantidad requerida y destino.
Solicita un presupuesto para mangueras de bombeo de hormigón a granel
Para compras al por mayor, producción de equipos, sustitución de flotas o suministro de marca propia, envíanos el diámetro, longitud, configuración de acoplamiento, modelo de bomba de hormigón y cantidad de pedido que requieres.
Letone Suministrar mangueras de bombeo de hormigón superresistentes a la abrasión para fabricantes de maquinaria de construcción, distribuidores de piezas de bombas de hormigón, distribuidores de equipos y contratistas que requieran especificaciones estables, conjuntos personalizados y producción en volumen fiable.
